تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ODM/OEM
إصدار الشهادات: ISO9001-2000, RoHS, CE
رقم الموديل: وضع واحد وضع متعدد
شروط الدفع والشحن
الحد الأدنى لكمية: 1000 متر
الأسعار: negotiable
تفاصيل التغليف: 2 كم / طبل
وقت التسليم: 10-20 يوم
شروط الدفع: / تي تي، ويسترن يونيون
القدرة على العرض: 2000 كم / شهر
النوع: |
9 125 كابل تصحيح الألياف أحادي الوضع |
عدد الموصلات: |
≥ 10 |
هيكل الكابل: |
كابل الألياف الضوئية أحادي الأنبوب CST Armor |
التطبيق: |
اتصالات |
رقم الموديل: |
GYXTW |
خيارات الألياف: |
الاتحاد الدولي للاتصالات G652D ، G657A ، OM1 ، OM2 ، OM3 ، OM4 |
عدد الألياف: |
2-24 نوى |
التثبيت الشد: |
1500 ن |
نصف قطر الانحناء (تحت التثبيت): |
20 × القطر الخارجي للكابل |
عضو القوة: |
اثنان من أسلاك الفولاذ المتوازية |
مادة السترة: |
البولي ايثيلين الأسود (PE) |
ماركة الألياف: |
كورنينج ، OFS ، YOFC |
الضمان: |
3 سنوات |
حجم الكابل: |
8 مم ~ 16 مم |
درجة حرارة التشغيل / التخزين: |
-40 إلى 70 |
شبكة: |
تكب، إب، 4 جرام 5 جرام 6 جرام |
الاسم: |
كابل الألياف البصرية في الهواء الطلق |
النوع: |
9 125 كابل تصحيح الألياف أحادي الوضع |
عدد الموصلات: |
≥ 10 |
هيكل الكابل: |
كابل الألياف الضوئية أحادي الأنبوب CST Armor |
التطبيق: |
اتصالات |
رقم الموديل: |
GYXTW |
خيارات الألياف: |
الاتحاد الدولي للاتصالات G652D ، G657A ، OM1 ، OM2 ، OM3 ، OM4 |
عدد الألياف: |
2-24 نوى |
التثبيت الشد: |
1500 ن |
نصف قطر الانحناء (تحت التثبيت): |
20 × القطر الخارجي للكابل |
عضو القوة: |
اثنان من أسلاك الفولاذ المتوازية |
مادة السترة: |
البولي ايثيلين الأسود (PE) |
ماركة الألياف: |
كورنينج ، OFS ، YOFC |
الضمان: |
3 سنوات |
حجم الكابل: |
8 مم ~ 16 مم |
درجة حرارة التشغيل / التخزين: |
-40 إلى 70 |
شبكة: |
تكب، إب، 4 جرام 5 جرام 6 جرام |
الاسم: |
كابل الألياف البصرية في الهواء الطلق |

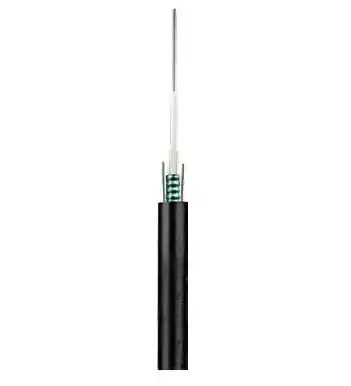

هيكل كابل GYXTW هو شريط الألياف الضوئية بطول 250μm يتم إدخاله في أنبوب فضفاض من مادة عالية النمط. يتم ملء الأنبوب فضفاض مع مركب ملء جيل.يتم تغطية الأنبوب فضفاضة من قبل PSP الطوليةيتم إضافة مادة منع المياه بين عنصر القوة المعدنية والأنبوب الفضفاض لضمان ضيقة الكابل البصري وتسرب المياه الطولية من الكابل البصري.يتم وضع أسلاك فولاذية موازية على جانبيثم يتم استكمال الكابل مع غطاء PE الخارجي.
التشتت المنخفض والتخفيف
التصميم السليم، والتحكم الدقيق في الطول الزائد للألياف والعملية المتميزة للخيط يجعل الكابل خصائص ميكانيكية وبيئية ممتازة
هيكل سترة مزدوجة جعل الكابل لديها خصائص لطيفة من مقاومة الرطوبة ومقاومة سحق
مع قطر كابل صغير، وزن كابل خفيف، سهلة لوضع.
لملء الألياف أحادية الوضع أو متعددة الوضع في أنبوب PBT فضفاض مصنوع من البوليستر عالي النمط.
الجزء الداخلي من الأنبوب مليء بمكونات مقاومة للماء
يتم تغليف الجزء الخارجي من الأنابيب المفتوحة على طول مع أشرطة فولاذية مغلفة بالبلاستيك.
بين الشريط الصلب والأنبوب الفضفاض ، يتم ملء مادة مقاومة للماء لضمان دقة ومقاومة المياه للكابل.
يتم وضع أسلاك فولاذية متوازية في جانبي الشريط الفولاذي. يتم وضع أسلاك الفولاذ داخل السترة الخارجية (PE).
* مادة الأنابيب الفارغة لها خصائص ميكانيكية وخصائص درجة حرارة جيدة
* مادة الأنبوب الفضفاض لديها مقاومة هيدروليز جيدة وقوة عالية
* يتم ملء الأنبوب بملء خاص لتوفير حماية حيوية للألياف
* مقاومة الضغط الجانبي الجيد والرخوة
* يُحسن الشريط الصلب المغطى بالبلاستيك المزدوج الكروم مقاومة الرطوبة للكابلات البصرية
* الأسلاك الفولاذية الموازية توفر قوة سحب كافية
* قطر صغير، وزن خفيف، سهلة لوضع
الخصائص البصرية
الهيكل والمواصفات التقنية
| عدد الألياف |
قطر اسمي (ملم) |
الوزن الاسمي (kg/km) |
الحمل المسموح به (ن) |
المقاومة المسموح بها للصدع (N/100mm) |
||
| قصيرة الأجل | على المدى الطويل | قصيرة الأجل | على المدى الطويل | |||
| 2 ~ 12 | 7.8 | 60 | 1500 | 600 | 1500 | 600 |
| 14 ~ 24 | 8.5 | 85 | 1500 | 600 | 1500 | 600 |
ملاحظة:هذه الورقة يمكن أن تكون مرجعية فقط، ولكن ليس إضافة إلى العقد.
معلومات أكثر تفصيلاً.
نحن ننتج ونختبر الكابلات تتوافق مع المعايير التالية
| الأداء الميكانيكي | |
| أداء الجهد القصوى | IEC 60794 ≈ 1-2-E |
| العملية التوتر | IEC 60794 -1-2-E1 |
| اختبار السحق | IEC 6079 1-2-E3 |
| اختبار الأثر | IEC 60794 -1-2-E4 |
| الانحناء المتكرر | IEC 60794 -1-2-E6 |
| اختبار الالتواء | IEC 60794 -1-2-E7 |
| منحنى الكابلات | IEC 60794-1-2-E11A |
| معامل التخفيف | (ITU-T G)652 |
| اختبار الهيكل | IEC-60793-1-20 |
| الأداء البيئي | |
| دورة الحرارة | IEC 60794-1-2-F1 |
| اختراق المياه | IEC 60794-12-F5B |
| تدفق الملفات المركبة | IEC 60794-1-E14 |
تثبيت في قناة، دفن مباشر.
